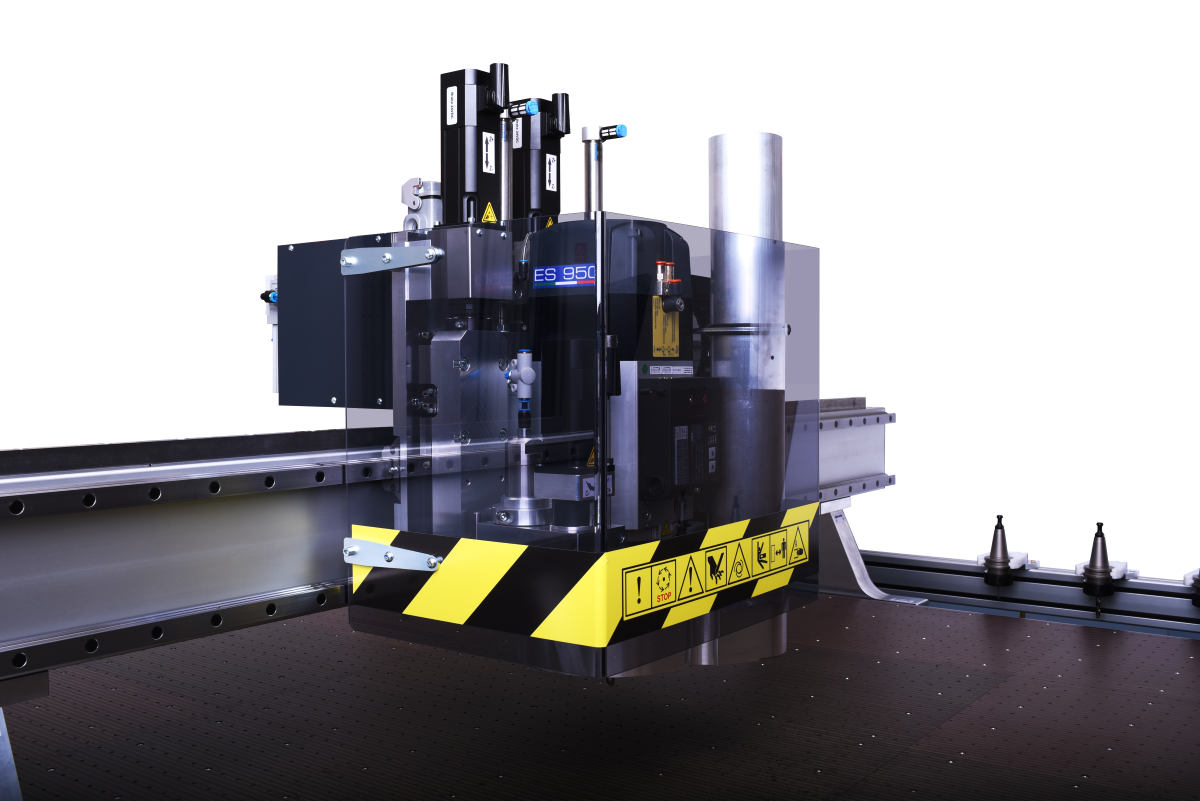

CNC router FLEXI
produktivní portálová frézka
CNC router FLEXI je profesionální CNC stroj určený k dělení plošných materiálů frézováním a řezáním.
CNC router FLEXI je profesionální produktivní CNC stroj určený k dělení plošných materiálů frézováním a řezáním určený do nepřetržitého provozu. Stroj je navržen a vyroben v České republice. Při výrobě jsou používány pouze komponenty vyrobené výhradně v EU. Bohaté příslušenství, komfortní řídicí systém a odladěný CAD / CAM software tvoří z tohoto CNC stroje výkonný výrobní prostředek.
Stroj je v základu vybaven vakuovým stolem s možností sektorového přivírání neobsazené části stolu. Výkonné dmychadlo řízené frekvenčním měničem se automaticky přizpůsobí tlakovým ztrátám.
AVN pro 6 nástrojů je již v základní konfiguraci.
Vřeteno je opatřeno odsávacím hrdlem, které se automaticky přizpůsobuje síle materiálu a pomáhá ho přidržovat během frézování přímo u nástroje. Díky tomuto systému se během frézování dostane do okolního prostoru pouze minimální množství třísek.
CNC router FLEXI je základním provedení vybaven hlavním vertikálním suportem s výkonným elektrovřetenem. Stroj je možné rozšířit o vedlejší vertikální suport pro výměnné agregáty (oscilační nůž, řezací kolečko volné nebo poháněné, popisovací hlava ultrazvukový nůž atd.). Na následujícím obrázku je schematicky znázorněné rozmístění hlavního vertikálního suportu s elektrovřetenem vpravo a vedlejší vertikální suport pro výměnné agregáty vlevo.
Uplatnění

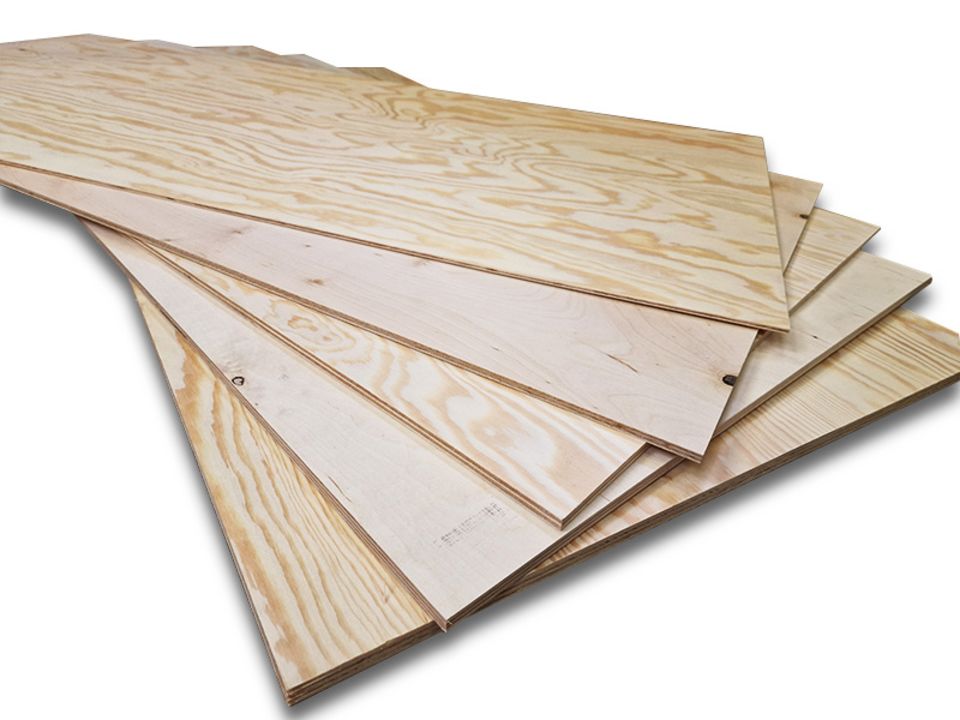

desky na bázi dřeva, překližka, dřevotříska, laťovka

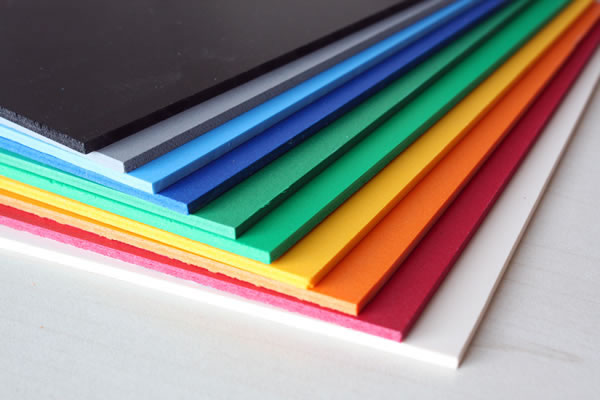

plastové desky PVC, ABS, plexysklo, akryl atd.
bondové desky, komůrkové desky atd.
výroba kompozitů
výroba těsnících prvků

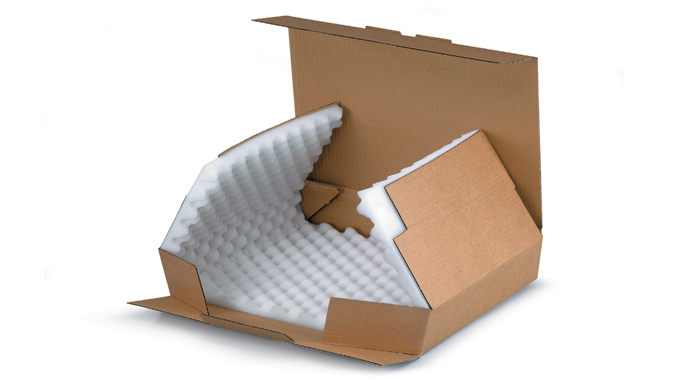

výroba obalů a zpracování výplňových materiálů
reklamní grafika a výroba upomínkových předmětů
textilní průmysl, zpracování technických textilií
zpracování kůže, čalounictví
výroba izolačních polštářů pro energetická zařízení
Hlavní elektrovřeteno
CNC router FLEXI je osazen výkonným elektrovřetenem s pneumatický uvolněním nástrojového kuželu pro automatickou výměnou nástrojů. Vřeteno je opatřeno dutinou pro kužel ISO30 s upínacím čepem.
Technické parametry elektrovřetena
0 – 24 000 ot / min
rozsah provozních otáček
3,8 kW / 4,5 kW
S1 trvale / S2 přerušovaně

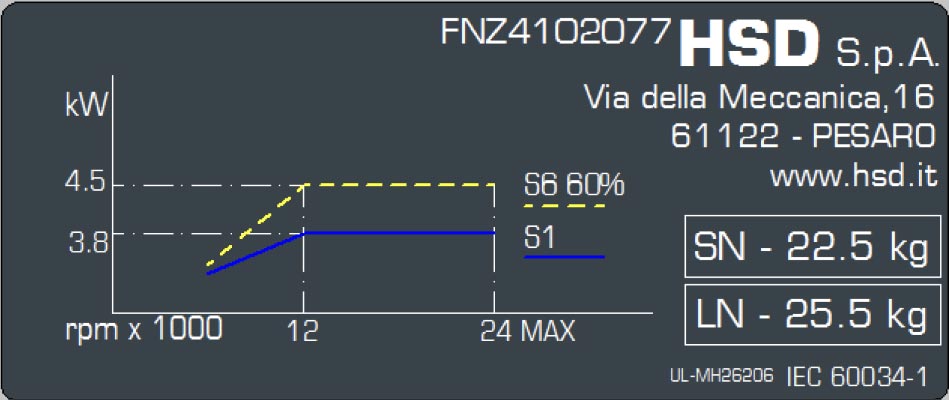

Výkonová charakteristika vřetena
Výměník nástrojů
CNC router FLEXI může být vybaven automatickým výměníkem nástrojů. Lineární uspořádání pozic bez pomocných mechanismů je zárukou vysoké spolehlivosti a rychlosti při výměně nástrojů. Součástí programového vybavení je nástrojový manažer.
Technické parametry AVN
6, 9, 12
počet pozic
8 – 12 s
doba výměny nástroje (podle uspořádání nástrojů)
Pracovní agregáty

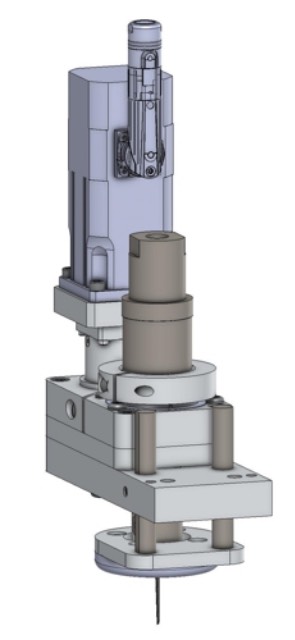

Vektorový agregát s „C“ osou a pneumatickou oscilační hlavou OH-150
- pěnové a voštinové materiály pro výrobu kompozitů
- kevlar, aramid, dyneema

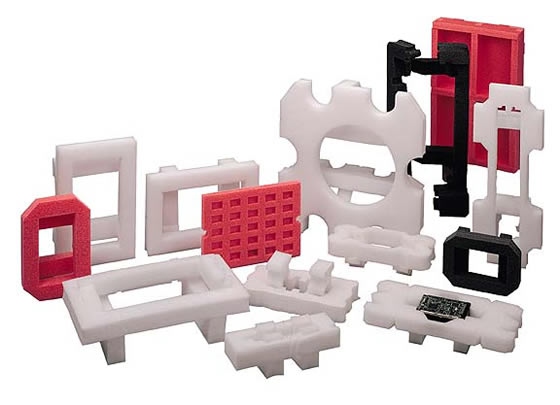

- pěnové materiály pro výrobu obalů
- pryž a různé typy těsnících materiálů
- podlahové krytiny (PVC, vinyl, koberec atd.)
- karton a vlnitou lepenku
- vrstvený textil (výroba oděvů a jiných výrobků z textilu)
- netkané textilie, filtrační materiály
- kůže, koženka

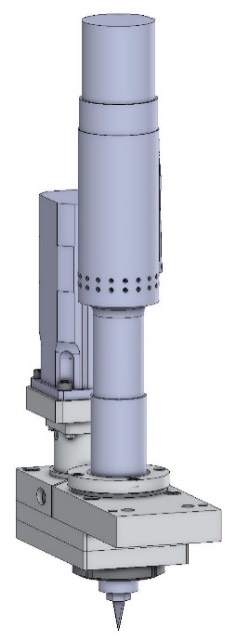

Vektorový agregát s „C“ osou a ultrazvukovým konvertorem DUKANE
- pryž a různé typy těsnících materiálů
- skelný a uhlíkový prepreg
Vektorový agregát s „C“ osou a poháněným řezacím kolečkem
- skelný a uhlíkový prepreg
„C“ osa s hlavou pro rotační čepele, rylovací a perforovací kolečka
- skelná a uhlíková tkanina (roving)
- pogumované textilie
- izolační materiály
- rylování a perforování kartonu
„C“ osa s řezací hlavou pro vlečné nože
Vlečný nůž je určený pro tvrdší a tvrdé materiály, které jsou schopné během řezu snášet sílu, kterou svým pohybem nůž vyvozuje. Hlava je vybavena plynule nastaveným omezovačem hloubky řezu.
- karton a vlnitá lepenka
- tenké plastové desky různých typů
- tenká překližka
- magnetické fólie
- těsnící materiály
- měkké kovy (slitiny olova, cínu, zinku atd.)

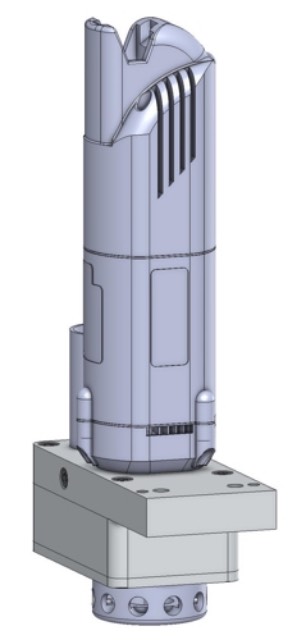

Agregát pro frézování
Agregát pro frézování s přítlakem materiálu pružným kluzákem a integrovaným odsáváním je určen pro vyřezávání tvarových dílců frézováním. Frézovat je možné rozmanité spektrum materiálů (např. dřevo, překližku, plastové, sendvičové, kompozitové a pěnové desky). Kvalitní vysokootáčkové vřeteno s plynulou regulací otáček umožňuje upnutí frézovacích nástrojů až do průměru 8 mm. Součástí agregátu je pružný kluzák, s jehož pomocí je možné frézovat materiály o tloušťce 0,3 – 10 mm. Tento systém zabezpečuje přítlak materiálu k podložce během frézování a současně odsávání třísek z místa řezu.
Popisování
Agregát pro popisovací pera s pružnou kompenzací pro různé typy per se uplatní zejména pro značení dílců pro následné technologické postupy. K dispozici jsou pera s velmi odolným inkoustem v tloušťkách čáry 0,3, 0,6 a 1 mm. Taktéž je možné volit ze široké škály barev.
Použití stroje

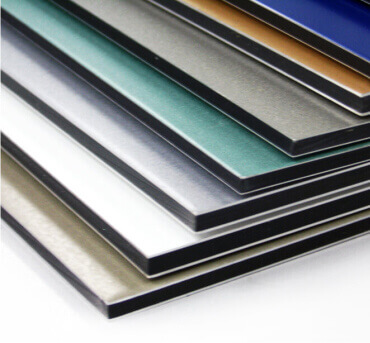

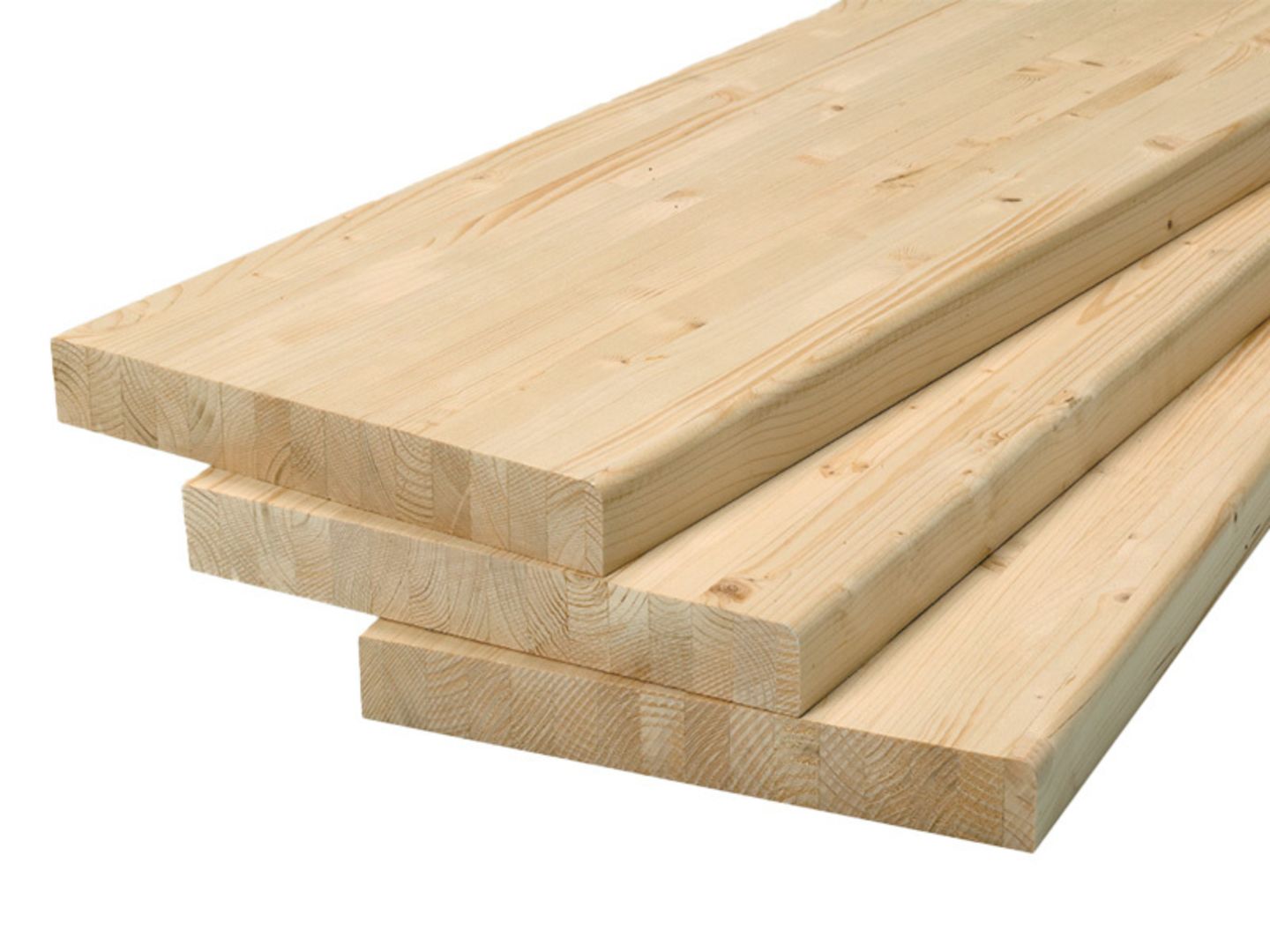

Deskové materiály na bázi dřeva (překližka, MDF, laťovka atd.), bondové desky, PVC, plexisklo, polykarbonát atd.
CNC router FLEXI najde uplatnění při výrobě reklamní grafiky, obkladových materiálů na fasády, v truhlářské výrobě při frézování desek na bázi dřeva, výroba laboratorního vybavení z plexiskla a polykarbonátu atd.

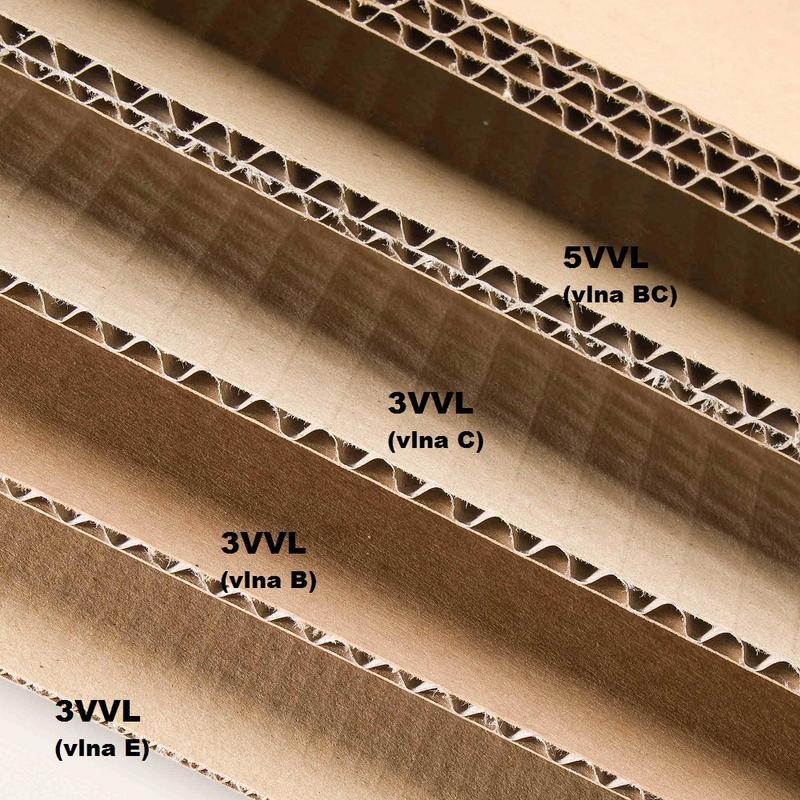

Lepenka, karton
Výroba obalových materiálů má svá specifika a požadavky. Karton je možné produktivně řezat oscilačním nožem nebo za určitých podmínek i pevným nožem. Samozřejmostí je možnost rylování, ze stroje tedy vyndáte již kompletně hotový rozvin.

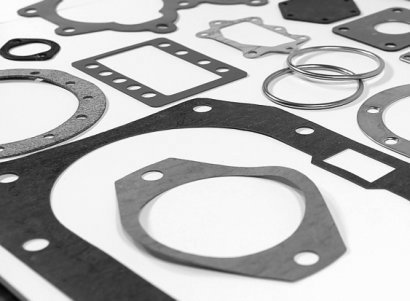

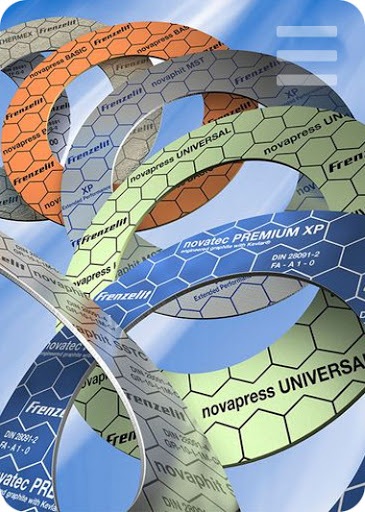

Guma, klingerit, teflon, fíbr, těsnící papír atd.
Pro výrobu plochého těsnění je Cutter SPEEDY ideální volbou. Vaše výrobky budou mít perfektní kvalitu a jejich výroba bude velmi produktivní jak při kusové tak sériové výrobě.
Textil
Na stroji Cutter SPEEDY je možné řezat širokou škálu textilních materiálů. Oscilační hlava s vhodným nožem si snadno poradí s přírodním i umělým materiálem. Pro zvýšení produktivity je možné textil skládat na sebe a to až do výšky maximálního prořezu podle typu stroje.

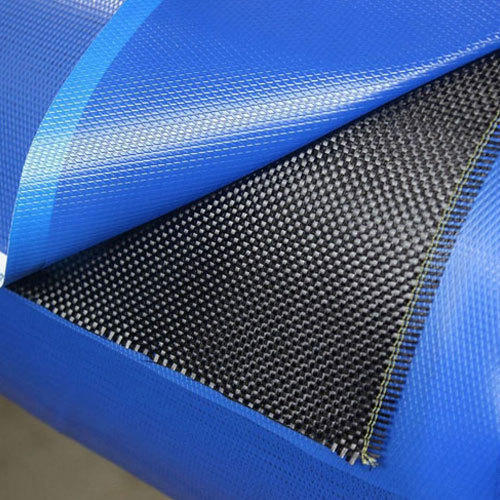

Kompozitní materiály
Při výrobě kompozitů nalezne stroj Cutter SPEEDY uplatnění při vyřezávání přířezů. Skelnou tkaninu, uhlíkovou tkaninu a prepreg je možné velmi produktivně dělit rotačním nožem, kevlar a jemu podobné materiály oscilačním nožem na speciální podložce. Oscilační nůž také nalezne uplatnění při vyřezávání sendvičových materiálů jako např. HEREX, AIREX, voštinové materiály atd.
Kůže, koženka, pryž
Pro vyřezávání výrobků z kůže, koženky, pryže a jim podobných materiálů je stroj osazený vysoce produktivní oscilační hlavou, výřezy jsou přesné a kvalita řezu je velmi vysoká.
Reklamní grafika
Požadavky na stroj pro výrobu reklamní grafiky jsou velmi široké a naleznou zde uplatnění skoro všechny typy technologií. Oscilační nůž pro řezání pěnových materiálů, vlečný nůž pro řezání samolepicích fólií, plachet, magnetických fólií a fréza pro konturové dělení deskového materiálu frézováním.
Technické parametry
CNC router FLEXI je vyráběn ve 4 šířkových a 7 délkových variantách.
Šířkové varianty:
| Popis | Jednotka | S | M | L | XL |
|---|---|---|---|---|---|
| Rozměr obrábění v ose "X" | mm | 1400 | 1700 | 2000 | 2300 |
| celková šířka stroje | mm | 2000 | 2300 | 2600 | 2900 |
Délkové varianty:
| Označení | Jednotka | Rozměr obrábění v ose "Y" | Celková délka stroje |
|---|---|---|---|
| 1530 | mm | 1530 | 1900 + OP |
| 2130 | mm | 2130 | 2500 + OP |
| 2730 | mm | 2730 | 3100 + OP |
| 3330 | mm | 3330 | 3700 + OP |
| 3930 | mm | 3930 | 4300 + OP |
| 4530 | mm | 4530 | 4900 + OP |
| 5130 | mm | 5130 | 5500 + OP |
Ostatní technické parametry:
| Popis | Jednotka | |
|---|---|---|
| Pracovní zdvih osy "Z1" | mm | 96 |
| Pracovní zdvih osy "Z2" | mm | 156 |
| Rozsah pracovního posuvu | mm / min | 0 - 45000 |
| Rychloposuv | mm / min | 45000 |
| Opakovaná přesnost najetí | mm | 0,01 |
| Napájení | V / Hz | 3 x 400 / 50 |
| Příkon | kW | 5 |
| Hmotnost na vyžádání | kg | dle modelu |
