Cutter SPEEDY najde uplatnění všude tam, kde je třeba produktivní a kvalitní vyřezávání plošných materiálů.

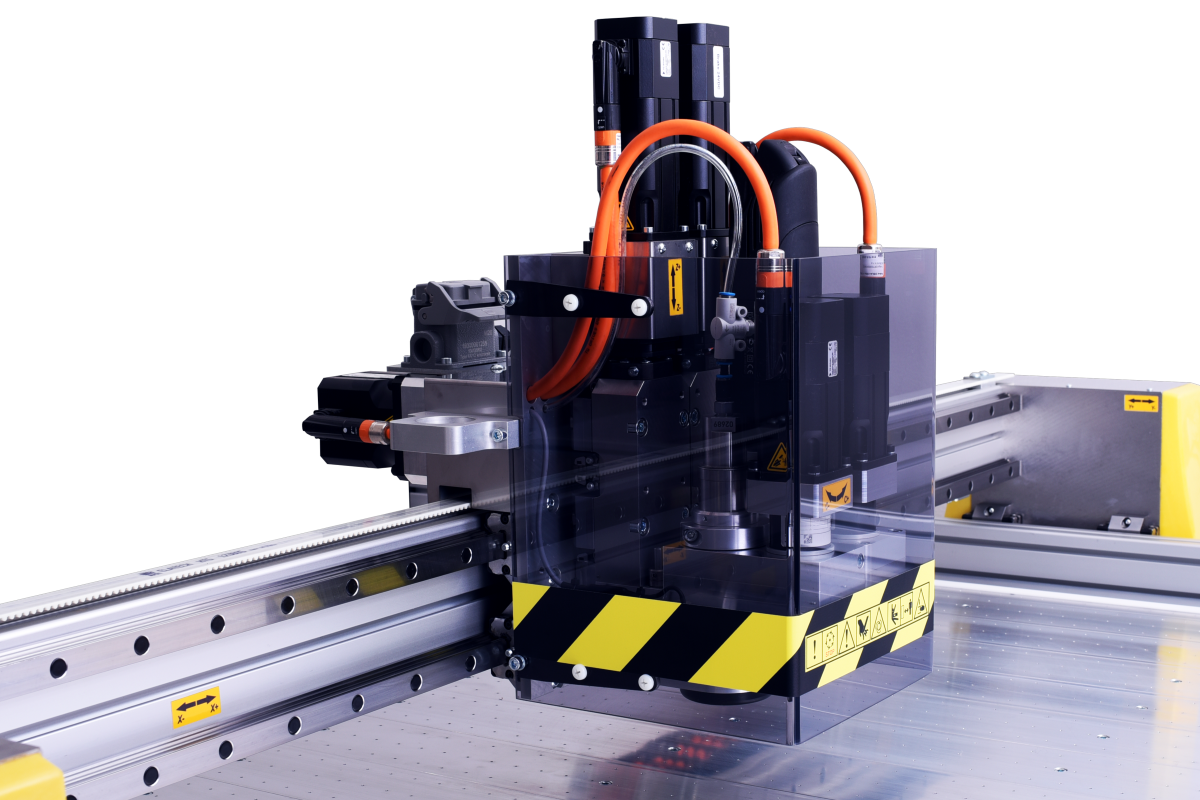

Cutter SPEEDY je profesionální produktivní CNC stroj určený k dělení plošných materiálů řezáním nebo frézováním určený do nepřetržitého provozu. Stroj je navržen a vyroben v České republice. Při výrobě jsou používány pouze komponenty vyrobené výhradně v EU. Bohaté příslušenství, komfortní řídicí systém a odladěný CAD / CAM software tvoří z tohoto CNC stroje výkonný výrobní prostředek.
3DSOLID s.r.o.
Cutter SPEEDY je profesionální produktivní CNC stroj určený k dělení plošných materiálů řezáním nebo frézováním určený do nepřetržitého provozu. Stroj je navržen a vyroben v České republice. Při výrobě jsou používány pouze komponenty vyrobené výhradně v EU. Bohaté příslušenství, komfortní řídicí systém a odladěný CAD / CAM software tvoří z tohoto CNC stroje výkonný výrobní prostředek.

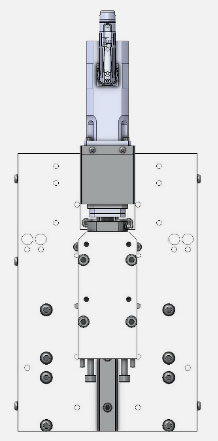

Cutter SPEEDY může být osazen jedním nebo dvěma „Z“ suporty s rychloupínacím systémem pro výměnné agregáty. Stroj s jedním „Z“ suportem se hodí tam, kde není požadavek na automatickou výměnu pracovních agregátů v jednom pracovním cyklu. Oproti tomu stroj s dvěma „Z“ suporty se hodí tam, kde je nutné vyměnit pracovní agregát automaticky mezi 2 operacemi např. řezání a následné rylování při výrobě obalů z kartonu nebo vlnité lepenky.
CNC router FLEXI je základním provedení vybaven hlavním vertikálním suportem s výkonným elektrovřetenem. Stroj je možné rozšířit o vedlejší vertikální suport pro výměnné agregáty (oscilační nůž, řezací kolečko volné nebo poháněné, popisovací hlava ultrazvukový nůž atd.). Na následujícím obrázku je schematicky znázorněné rozmístění hlavního vertikálního suportu s elektrovřetenem vpravo a vedlejší vertikální suport pro výměnné agregáty vlevo.
3DSOLID s.r.o.
výroba kompozitů
výroba těsnících prvků
výroba obalů a zpracování výplňových materiálů
reklamní grafika a výroba upomínkových předmětů
textilní průmysl, zpracování technických textilií
zpracování kůže, čalounictví
výroba izolačních polštářů pro energetická zařízení
3DSOLID s.r.o.

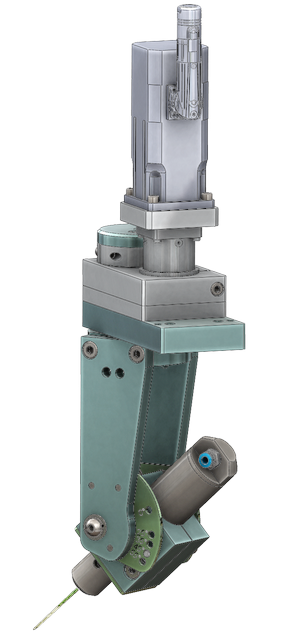

Vlečný nůž je určený pro tvrdší a tvrdé materiály, které jsou schopné během řezu snášet sílu, kterou svým pohybem nůž vyvozuje. Hlava je vybavena plynule nastaveným omezovačem hloubky řezu.
Agregát pro frézování s přítlakem materiálu pružným kluzákem a integrovaným odsáváním je určen pro vyřezávání tvarových dílců frézováním. Frézovat je možné rozmanité spektrum materiálů (např. dřevo, překližku, plastové, sendvičové, kompozitové a pěnové desky). Kvalitní vysokootáčkové vřeteno s plynulou regulací otáček umožňuje upnutí frézovacích nástrojů až do průměru 8 mm. Součástí agregátu je pružný kluzák, s jehož pomocí je možné frézovat materiály o tloušťce 0,3 – 10 mm. Tento systém zabezpečuje přítlak materiálu k podložce během frézování a současně odsávání třísek z místa řezu.
Agregát pro popisovací pera s pružnou kompenzací pro různé typy per se uplatní zejména pro značení dílců pro následné technologické postupy. K dispozici jsou pera s velmi odolným inkoustem v tloušťkách čáry 0,3, 0,6 a 1 mm. Taktéž je možné volit ze široké škály barev.
3DSOLID s.r.o.
Výroba obalových materiálů má svá specifika a požadavky. Karton je možné produktivně řezat oscilačním nožem nebo za určitých podmínek i pevným nožem. Samozřejmostí je možnost rylování, ze stroje tedy vyndáte již kompletně hotový rozvin.
Pro výrobu plochého těsnění je Cutter SPEEDY ideální volbou. Vaše výrobky budou mít perfektní kvalitu a jejich výroba bude velmi produktivní jak při kusové tak sériové výrobě.
Na stroji Cutter SPEEDY je možné řezat širokou škálu textilních materiálů. Oscilační hlava s vhodným nožem si snadno poradí s přírodním i umělým materiálem. Pro zvýšení produktivity je možné textil skládat na sebe a to až do výšky maximálního prořezu podle typu stroje.
Při výrobě kompozitů nalezne stroj Cutter SPEEDY uplatnění při vyřezávání přířezů. Skelnou tkaninu, uhlíkovou tkaninu a prepreg je možné velmi produktivně dělit rotačním nožem, kevlar a jemu podobné materiály oscilačním nožem na speciální podložce. Oscilační nůž také nalezne uplatnění při vyřezávání sendvičových materiálů jako např. HEREX, AIREX, voštinové materiály atd.
Pro vyřezávání výrobků z kůže, koženky, pryže a jim podobných materiálů je stroj osazený vysoce produktivní oscilační hlavou, výřezy jsou přesné a kvalita řezu je velmi vysoká.
Požadavky na stroj pro výrobu reklamní grafiky jsou velmi široké a naleznou zde uplatnění skoro všechny typy technologií. Oscilační nůž pro řezání pěnových materiálů, vlečný nůž pro řezání samolepicích fólií, plachet, magnetických fólií a fréza pro konturové dělení deskového materiálu frézováním.
3DSOLID s.r.o.
Cutter SPEEDY je vyráběn ve 4 šířkových a 7 délkových variantách.
Označení | Jednotka | Rozměr obrábění v ose "Y" | Celková délka stroje |
---|---|---|---|
1600 | mm | 1610 | 1900 |
2200 | mm | 2210 | 2500 |
2800 | mm | 2810 | 3100 |
3400 | mm | 3410 | 3700 |
4000 | mm | 4010 | 4300 |
4600 | mm | 4610 | 4900 |
5200 | mm | 5210 | 5500 |
Popis | Jednotka | S | M | L | XL |
---|---|---|---|---|---|
rozměr obrábění v ose "X" pro 1Z | mm | 1310 | 1610 | 1910 | 2210 |
rozměr obrábění v ose "X" pro 2Z | mm | 1238 | 1538 | 1838 | 2138 |
celková šířka stroje | mm | 1800 | 2100 | 2400 | 2700 |
Popis | Jednotka | |
---|---|---|
Pracovní zdvih osy "Z1" | mm | 96 |
Pracovní zdvih osy "Z2" | mm | 156 |
Rozsah pracovního posuvu | mm / min | 0 - 45000 |
Rychloposuv | mm / min | 45000 |
Opakovaná přesnost najetí | mm | 0,01 |
Napájení | V / Hz | 3 x 400 / 50 |
Příkon | kW | 5 |
Hmotnost na vyžádání | kg | dle modelu |
